HUAERSHENG華爾升氦質譜檢漏儀AT/BT
| 產品型號： |
AT/BT |
| 品 牌： |
HUAERSHENG |
|
|
| 所 在 地： |
廣東深圳 |
| 更新日期： |
2025-10-21 |
| | 品牌：HUAERSHENG | | 型號：AT/BT | | 加工定制：是 | |
| | 檢漏口壓力：1500 Pa | | 啟動時間：160s | | 響應時間：160s | |
| | 外形尺寸：900*650*850 mm | | 啟動時間：160s | | 響應時間：160s | |

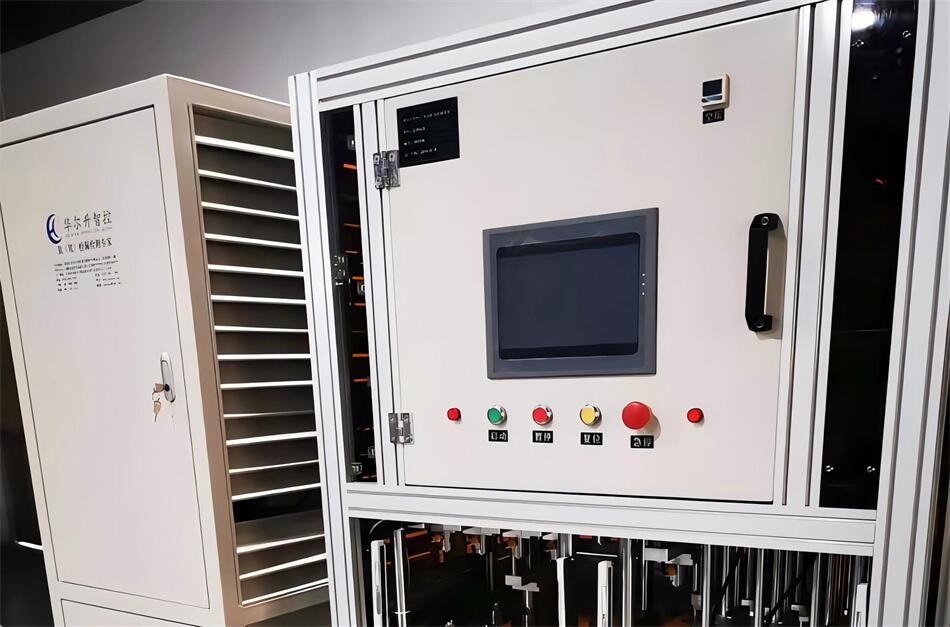

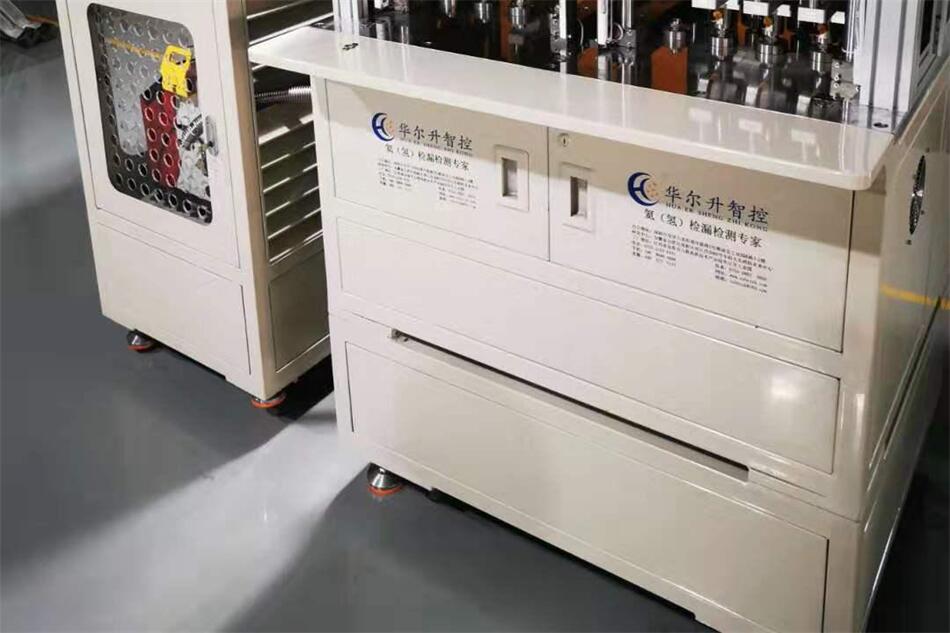

華爾升氦質譜檢漏儀AT/BT
氦質譜檢漏儀
隨著中國智能制造產業升級，品質要求越來越高，質量意識越來越強，氨質譜檢漏儀需求量逐年上升，將會大量運用到新能源動力電池、閥門、真空鍍膜、芯片封裝、汽配、微電子、新材料、軍工、航空航天、核工業、精密器件、儀器儀表、藥品醫療器件、家電產品等
氦檢自動化+氦氣回收+氦氣提純
新能源動力電池行業、鋰電池蓋板、方殼、圓柱、紐扣電池、PACK包、油箱油管、冷疑器、蒸發器、輪轂、減震器、壓縮機、氙氣燈、環網柜、連接器、散熱板、發熱管、水下設施設備、儀器儀表、化工廠、食品藥品、核電站、航空航天等.
檢漏檢測服務+租賃+第三方檢測
氦檢客戶，行業不同，客戶不同，需求不同。但同一行業、同一類型的產品，需求的服務不同。
充氣環網柜氦檢系統
產品介紹：
主要應用于電力高壓開關柜的泄漏檢測，可配置物料運輸系統，實現自動進出箱，降性人工勞動強度。本設備適用對SF6開關柜/充氣柜/環網柜進行干式檢漏。主要具有以下功能：
1.對被檢工件和真空箱等壓(≤壓差0.05MPa)抽真空，并保壓檢大漏；
2.對被檢工件充注氦氣；
3.真空箱法氦質譜檢微漏、中漏、檢大漏，自動判斷工件漏率合格與不合格；
4.回收并循環使用氦氣；
6.充注SF6氣體；
7.對工件干燥微水處理
8.系統PLC控制，觸摸屏操作，檢測過程全自動。
主要技術參數：
檢測漏率 2.4×10-6Pa·m3/s(0.2%/年，按工件內容積≥300L）
檢測節拍 ≤45min/箱（含SFE充法的間小于3min，接口有效內通徑需滿足不小于φ12mm要求，不含人工時間）
三級檢漏 檢大漏、檢中漏、微小檢漏
檢測方式 檢整體漏率
安全保護 光棚保護、電氣互鎖、層級密碼控制、聲光報警
經 濟 性 氦氣回收循環利用、維護成本低(根據當戶需求可加氦氣提純系統)
自動化水平 PLC控制、觸摸屏操作、自動檢測
機械系統：
機械系統主要由以下四個單元構成：真空箱單元、充氦氣回收單元，檢漏單元、清氦單元。
主要技術參數：
真空箱數量 4個(2大2小) 工件真空 ≦1000Pa（可設）
工件重量 ≤50（千克） 真空精檢調真空 ≤20 Pa（可設）
工件漏率 1×10-5mhar·L/s 系統自漏率 1×10-8mber·L/s
工作節拍 ≤45s/箱 氦氣本底 ≤1.0×10-6mbar-L/s
箱內工件接口數量 1個 標準漏孔溫率值 1×10-5mbar-L/s
充氦氣壓力 0-1.GMPa（范國內可調）箱門開關方式 自動上下直拉開門
充氮氣壓力 0-1.0MPa（范圍內可調） 真空箱及送料 半自動
氦氣回收率 ≥95% 設備校準 可自動操作內置漏孔校準
對工件接口的要求 快卸工裝夾具，氣缸快壓封堵
真空箱內腔尺寸： 大:900（左右）x650（前后）x850(上下）mm；�。�650（左右）x500（前后）x450(上下)mm
其他功能：
1.設備具有二維碼掃描儲存功能；
2.設備泵組采用德國普發，壓縮機采用美國英格索蘭；
3.對氦氣濃度、壓力進行監控；
4.具有自動清氦功能；
5.設備具有自動監控各部分的運行狀態功能，異常診斷報警，并停止設備運行的功能；
6.電氣系統具有自我檢測、連鎖保護和報警功能，確保系統本身運行安全可靠和被檢工 件的安全；
7.有自動、手動兩種操作模式；
8.真空箱門設安全光電保護裝置，確保操作者安全；
9.系統內各部件布置合理，各易損件易于拆卸、更換、方便維修；各滑軌、護板、護欄等設置美觀大方。
