德國PRUFTECHNIK普盧福激光對中儀 本安型防爆激光對中系統ROTALIGN touch EX
| 產品型號： |
ROTALIGN touch EX |
| 品 牌： |
德國PRUFTECHNIK |
|
|
| 所 在 地： |
廣東深圳 |
| 更新日期： |
2025-10-21 |
| | 品牌：德國PRUFTECHNIK | | 型號：ROTALIGN touch EX | | 加工定制：否 | |
| | 尺寸：傳感器約103 x 84 x 60 mm | | 激光波長：半導體激光 | | 測位單位間距離：無限制, 移動可擴展 | |
| | 封裝材料：儀器箱 | | 顯示單元：1 μm | | 重量：1.1 kg | |
| | 用途：易爆區域對中工具 | | 顯示單元：1 μm | | 重量：1.1 kg | |

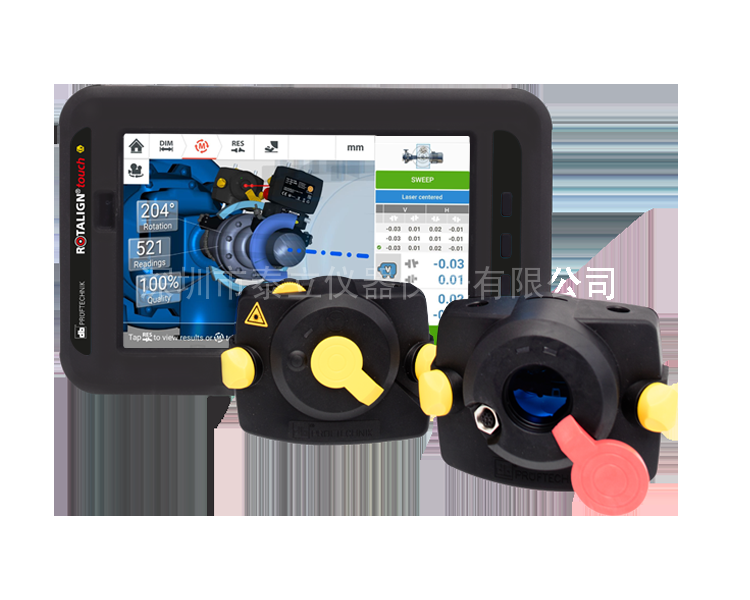

德國PRUFTECHNIK 普盧福本安型激光對中系統 ROTALIGN touch EX
用于爆炸性區域的高級激光對中系統
軸對中的智能特性 — 100%精度–0%誤差
本安型
已獲得 ATEX/IECEx 1 區許可。 避免“動火作業許可證”并節省時間。
高級功能可節省時間和精力
堅固耐用的平板電腦，具有電容式觸摸屏、先進的對中功能、集成 Wi-Fi、藍牙、RFID 和相機
*佳測量精度和可重復性
獨特的 sensALIGN 5 單激光技術 5 可在任何情況下提供可重復的高精度和可用性
為爆炸性環境提供強大的對中功能
通過 ATEX/IECEx 1 區認證，包括堅固耐用的 IP68 平板電腦設備
單激光技術 sensALIGN 5 具有掃描和經過模式，適用于非耦合軸
同步水平和垂直實時移動 + 移動模擬器
熱膨脹和目標
長節聯軸器和帶有旋轉臂支架的萬向軸現場對中
軟腳向導診斷軟腳問題
6 機組對中
通過 vertiSWEEP 連續測量模式進行高級垂直機器對中
ALIGNMENT RELIABILITY CENTER 4.0 PC軟件，包括自動激活和PDF報告
通過集成 Wi-Fi、藍牙和攝像頭進行移動連接

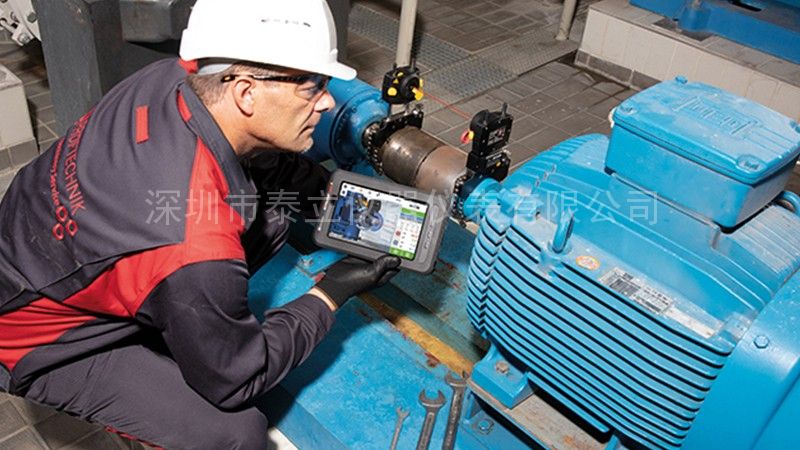

用于爆炸性（EX/ATEX）區域的高級激光對中系統
ROTALIGN touch EX 經過 ATEX/IECEX 1 區認證，證明了普盧福作為激光軸對中領域全球領導者的實力。ROTALIGN touch EX 具有普盧福獨有的易用對中功能，包括：
連續掃描模式
用于水平與垂直方向上同步實時機器校正的實時移動功能
vertiSWEEP 可測量只有一個軸需要旋轉的垂直機器
萬向軸旋轉臂支架允許在不拆下軸的情況下進行測量
軟腳向導診斷軟腳問題
移動模擬器允許操作人員在移動機器之前模擬墊片值和水平校正
通過完全移動連接訪問所需的關鍵數據。ROTALIGN touch EX 平板電腦支持 Wi-Fi，配備藍牙，集成攝像頭和 RFID 讀取器，可自動識別機器并實現資產數據的無差錯雙向傳輸。平板電腦與 ALIGNMENT RELIABILITY CENTER 4.0 PC 軟件之間的直接通信使專家可以存檔、分析和處理對中數據，從而提高資產性能和可靠性。
sensALIGN 5 技術
sensALIGN 系列技術基于普盧福單激光技術，可提供高精度測量結果，并可在現場輕松安裝和測量。
sensALIGN 5 傳感器包括兩個高分辨率大型位置敏感探測器（PSD）和 MEMS 傾角儀。搭配探測器擴展功能（InfiniRange）后，始終可以測量和記錄初始對中狀態；無論對中偏差有多大。
通過此技術還可以從傳感器停止的任何角位置開始，同時監控垂直與水平方向上的機器校正。
sensALIGN內置智能系統
獨一無二的intelliSWEEP傳感器技術能確保連續測量及精確、準確和可重復結果的實時質量。這款intelliSWEEPHD測量模塊能自動檢測和消除測量誤差源，例如：聯軸器間隙、旋轉角度或環境振動。 當軸旋轉時，數百個實際測量點的數據被自動收集。結果要比基于3個測量點的數據準確的多。
關鍵軸特性概覽：
◗ 智能測量模式包括非耦合intelliPASS和intelliPOINT
◗ 在軸處于安裝狀態下進行萬向軸對中
◗ 通過vertiSWEEP進行垂直機器對中連續測量模式
◗ 軟腳診斷
◗ 實時趨勢
◗ 水平和垂直移動模擬器
◗ 測量表格包含不同的對中任務
◗ 搭配真正3D機器的機組
◗ 實時智能測量質量
◗ 自定義容差（即使是不對稱的）
技術參數
ROTALIGN touch 計算機
CPU 處理器：1.0GHzquadcoreARMCortex-A9 內存：2GBRAM, 1GB內部閃存、
32 GB SD 卡內存
顯示 技術：
保護性電容式多點觸摸屏
類型：傳導式（日光照射下依然可讀）背光 TFT 彩色圖形顯
示器光學粘合，保護性工業
顯示器，集成光線傳感器自動調整
顯示器亮度
分辨率：800 x 480 像素
尺寸:178 mm[7”] 對角線
LED 指示燈
3 個LED 燈用于顯示電池使用狀態，1 個LED 指示燈用于WiFi通信
電源 操作時間12 小時傳統使用時間
(是基于25% 的測量運行時間、
25% 的計算機時間和 50% 睡眠模式）
電池：可充電鋰電池：3.6 V / 80 Wh
AC 適配器/充電器：12 V / 36 W;
標準圓柱式連接器 (5.5 x 2.1 x 11 mm)
外部接口
主機USB 用于記憶棒
從機USB 用于電腦通信、充電 (5 V DC / 1.5 A)
RS-232 （系列）用于傳感器、RS-485 （系列）用于傳感器
I-數據用于傳感器
集成藍牙 無線通信（涵蓋
直接的視線距離高達30 m/ 100 ft
根據當時的環境條件）
集成無線LAN IEEE 802.11 b/g/n 高達 72.2 Mbps（取決于
具體配置）
具有讀寫能力的集成 RFID（取決于具體配置）
環境保護
IP65（防塵和耐水射流）–如規定DINEN60529(VDE 0470-1) 中定義的一樣，防震
相對濕度：10% 至 90%
跌落試驗
1 m(3 1/4 ft)
溫度范圍
操作溫度:0°C到40°C （32°F到104°F）充電：0°C到40°C （32°F到104°F）
存儲：-10°C 至 50°C（14°F 至 122°F）
尺寸
約273 x 181 x 56 mm（10 3/4”x 7 1/8”x 2 3/16”）
重量
約 1.88 kg (4.1 lbs)
攝像頭
5 MP內置（取決于具體配置）
指示燈：風險 1 依據 IEC 62471:2006
CE 認證合格
CE 認證合格書請參見說明書
手提箱
標準配置：ABS,跌落測試(2 m/ 6 1/2 ft.)
尺寸：約470 x 388 x 195 mm(18 1/2” x 15 9/32” x 7
11/16”)
重量：
包括所有標準件 - 約 8.5 kg（18.7 lb）
FCC
符合標準 滿足要求（參閱所提供的文檔‘安全和一般性信息’）
sensALIGN 傳感器參數
CPU 類型:
ARM Cortex M3 內存:2 GB 閃存
LED 指示燈
4 個 LED 燈用于激光調整
1個LED燈用于藍牙 連接傳輸1個LED燈用于顯示電池使用狀態
電源
操作時間12 小時連續使用
電池：3.7 V 鋰聚合物充電電池/ 1.6 Ah 6 Wh
環境保護
IP65（防塵和耐水射流）–如規定DINEN60529(VDE 0470-1) 中定義的一樣，防震相對濕度：10% 至 90%
環境光保護
光學與主動電子數字補償
溫度范圍
操作溫度:-10°C 到 50°C （14°F 到 122°F）
充電：0°C到40°C （32°F到104°F）存儲：-20°C至60°C（-4°F至140°F）
尺寸
約103 x 84 x 60 mm（4 1/16”x 3 5/16”x 2 3/8”）
重量
約 310 g (10.9 oz)
測量范圍
無限制, 移動可擴展（美國專利6,040,903)
測量分辨率
1 μm
測量錯誤
< 1.0%
傾角儀分辨率
0.1°
傾角誤差
± 0.25% 總刻度值
振動測量
mm/s、RMS、10Hz 至 1kHz、0 mm/s – 5000/f • mm/s²（f 單位赫茲[1/s]）
外部接口
集成藍牙等級 1 無線通信、RS232、RS485、輸入數據
CE 認證合格
CE 認證合格書請參見說明書
sensALIGN 激光參數
類型
半導體激光
LED指示燈
1個LED燈用于激光傳輸
1 個 LED 燈用于顯示電池使用狀態
電源
操作時間70小時連續使用（鋰聚合物電池）
電池：鋰聚合物充電電池3.7V/ 1.6Ah6WhAC適配器/充電器：5 V / 3 A
環境保護
IP65（防塵和耐水射流）–如規定DINEN60529(VDE 0470-1) 中定義的一樣，防震相對濕度：10% 至 90%
溫度范圍
操作溫度:-10°C 到 50°C （14°F 到 122°F）
充電：0°C到40°C （32°F到104°F）存儲：-20°C至60°C（-4°F至140°F）
尺寸
約103 x 84 x 60 mm（4 1/16”x 3 5/16”x 2 3/8”）
重量
約 330 g [11.6 oz]
激光束功率
<1mW
光束發散角
0.3 毫弧
傾角儀分辨率
0.1°
傾角誤差
± 0.25% 總刻度值
CE 認證合格
CE 認證合格書請參見說明書
