德國FOERSTER 霍釋特磁力計MAGNETOSCOP 1.070
詳細信息| 詢價留言品牌：德國FOERSTER 型號：MAGNETOSCOP 1.070 加工定制：是 外形尺寸：212 x 102 x 41 mm mm 重量：0.62 ㎏ 用途：測量弱磁和無磁及相對磁導率 德國FOERSTER霍釋特磁力計 MAGNETOSCOP 1.070
MAGNETOSCOP 1.070 是一種便攜式微處理器控制的磁力計系統，探頭用于測量磁場的絕對或差分值（梯度）。為了便于數據傳輸，它使用了 USB 接口以及 SD 卡來存儲測量數據和參數。測量系統還可以實現峰值檢測/存儲，以及手動設置極限值的閾值。連續測量和單次測量都可以。數據可以很容易地通過附帶的 PC 軟件分析和記錄。因此，MAGNETOSCOP 1.070 可以在對不銹鋼和低磁導率（無磁）合金質量檢查的過程中，便攜和快速地測量相對磁導率，并定位鐵磁雜質。此外，還可以通過磁導率比對測量檢測材料變化（硫化、涂層老化、結構變化）。
優勢一覽
便攜式微處理器控制的磁力計系統
依照 IEC 60404-15 和 ASTM A342M 標準測量磁場的絕對或差分值以及相對磁導率 µr
3.5英寸彩屏顯示
USB 數據傳輸接口
產品特點
便攜式微處理器控制的磁力計系統
用于磁場強度絕對值及梯度值測量的探頭
相對磁導率 µr 測量的探頭符合 IEC 60404-15 和 ASTM A342M 標準
USB 接口數據傳輸
SD 卡存儲測量數據及參數
峰值監測及存儲
門限值可調
視覺和聲音報警
單獨或批次測量
可編輯的測量和檢測過程包括圖形化操作幫助
電池或電源操作
PC 軟件用于數據分析和報告生成
測量方法
磁通門
依據方向，沿著傳感器軸向達到*高靈敏度
霍爾傳感器
應用
對磁環境條件進行長期監測，比如對磁性敏感裝置安裝前的監測如 MRI 核磁共振成像
系統
對弱磁材料及機加工零件的剩磁檢測
對奧氏體鋼和非鐵合金材料的鐵磁雜質的檢測
對奧氏體鋼和無磁合金的相對磁導率測量的質量檢測
由于高溫、腐蝕、涂層減少或微觀結構改變，對材料進行磁導率對比測量驗證材料變化
組件
儀器及探頭是經過校驗的 ，并附帶校驗證書。裝置及校準參數存儲在各自的組件里。
測量儀器與探頭連接時，自動識別探頭。

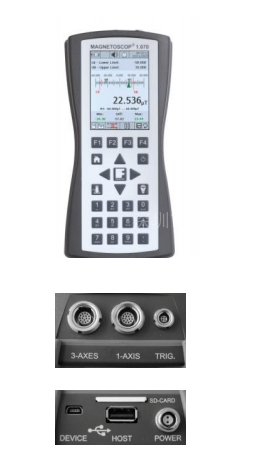

測量儀器 MAGNETOSCOP 1.070
設計小巧、重量輕
3.5 英寸彩屏顯示
清晰的菜單結構指導操作者
數據存儲功能
可連接單軸磁場傳感器，三軸磁場傳感器作為可選項
可連接磁導率探頭
觸發脈沖輸入
溫度測量通道
USB、迷你 USB 及 SD 卡接口
電池、電池組或電源適配器供電

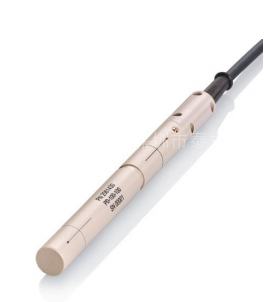

探頭 PD-100-100
傳感器間距 100mm 的差分探頭
測量范圍 1 nT 到 100 µT
用于局部位置大的磁異常檢測
對地球磁場或由于大距離的磁異常引起的干擾進行補償。
依據方向，當在地球磁場環境下移動，磁場強度< 50 nT。
探頭 PD-100-20
傳感器間距 20mm 的差分探頭
測量范圍 10 nT 到 100 µT
用于局部位置小的磁異常檢測
用于局部有限剩磁檢測
對地球磁場或由于大距離的磁異常引起的干擾進行補償
依據方向，當在地球磁場環境下移動，磁場強度< 100 nT。
探頭 PFD-100
通過變換傳感器元件距離，可選擇性進行放置方向不同變換成場或梯度探頭的探頭對
場或梯度方向放置，測量范圍 1 nT 到 100 µT / 200µT
通過將探頭固定位置進行“0”補償，對單獨部件進行剩磁檢測
使用梯度方向放置，將兩個傳感器平行放置，對地球磁場或遠場大的干擾進行補償
無磁探頭支架 – 選項
探頭 PF-1000
用于絕對磁場測量的探頭
測量范圍 10 nT 到 1 mT
傳感器元件軸向平行安裝在探頭殼內
測定磁場（方向和數值）
通過將探頭固定位置進行“0”補償，對單獨部件進行剩磁檢測。

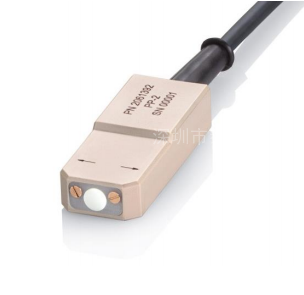

探頭 PP-2-5
用于對半成品產品及部件的相對磁導率 µr測量的探頭
測量范圍 µr 1,0 到 2,0
“磁導率儀”方法根據 IEC 60404-15 標準或“磁通量畸 法”根據 ASTM A342M 標準
校準方法根據國際標準(PTB-Braunschweig)，測量方

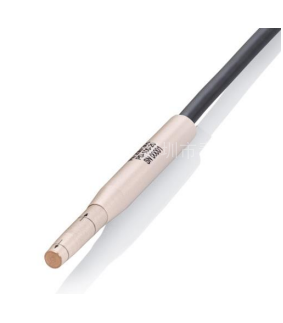

探頭 PP-2-2
PP-2-5 探頭微型版
探頭 PP-2-2-R
PP-2-2 90°度探頭
軟件

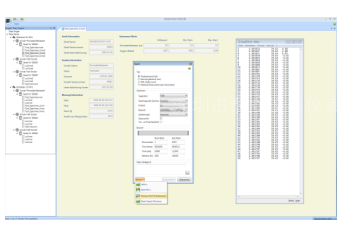

MAGDATA® TRANSFER-軟件
用于 PC 和 MAGNETOSCOP 之間的通訊軟件
從 MAGNETOSCOP 加載測量數據
將測量數據轉換為不同格式(.txt, .csv, .xml, LabVIEW® ….)
在 MAGNETOSCOP 上加載軟件更新

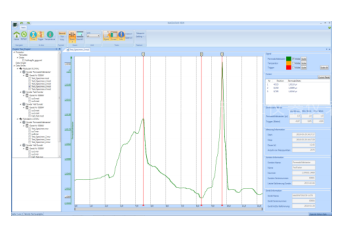

MAGDATA® VIEW-軟件
可視化測量數據的綜合軟件-可在一個頁面上*多顯示 16 個通道。
選擇、篩選和減少測量數據
可視化測量數據(示波器，數值列表…)
測量系列的統計評估
報告生成和打印
測量及檢測程序的模版生成，并導入到MAGNETOSCOP

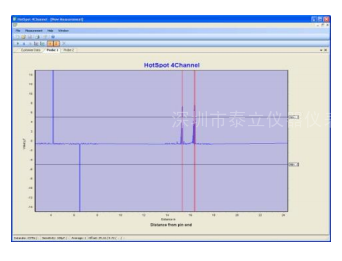

MAGDATA® HOTSPOT-軟件
MAGDATA VIEW 功能
此外：
處理帶有定位信息的動態測量方法
偏移補償?shù)膮⒖紲y量處理
門限值定義及顯示，并標出磁異常
根據 API Spec 7 標準生成報告
德國FOERSTER霍釋特磁力計 MAGNETOSCOP 1.070 技術規格
測量范圍 0,1 nT 到 1 mT / µr 1,0 到 2,0
分辨率 24 Bit ADC
測量不確定度，場測量 測量值的 1,5%
測量不確定度，磁導率測量 測量值的 5%
環境溫度 0 到 +40 °C
防護等級 IP 54
儀器尺寸 212 x 102 x 41 mm (長 x 寬 x 高)
顯示 3.5 英寸
重量 - 測量儀器包括電池 0.62 kg
電池類型 4 節 Mignon, AA, LR6
堿性或鎳氫電池
探頭尺寸和傳感器位置

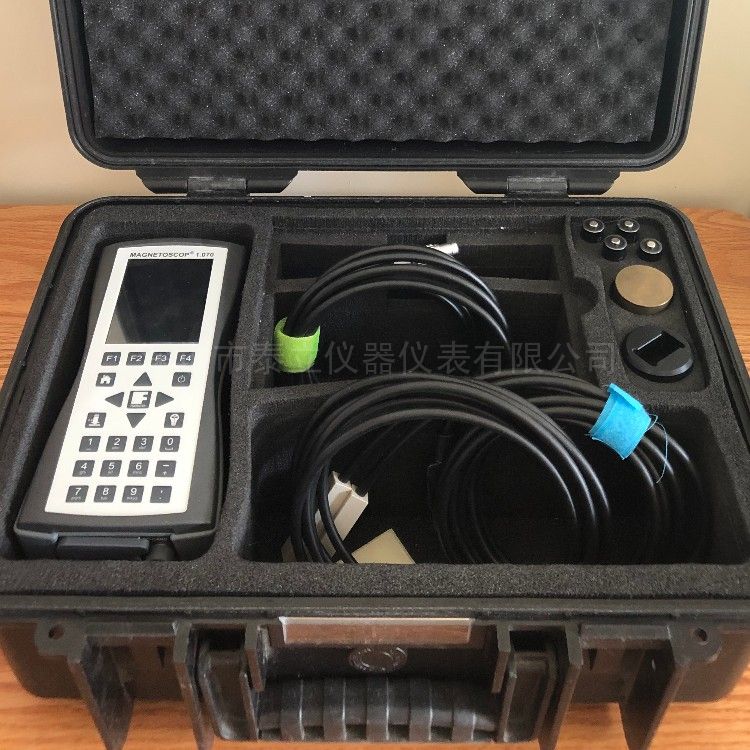

標準套裝
MAGNETOSCOP 1.070 – 場和梯度測量
基本套裝
MAGNETOSCOP 1.070 測量儀
便攜箱
電源適配器
MAGDATA TRANSFER 軟件
USB 連接線
電池 4 個
探頭 PFD 100
探頭支架
MAGNETOSCOP 1.070 – 場測量
基本套裝
探頭 PF-1000
MAGNETOSCOP 1.070 – 梯度測量 – 20 MM
基本套裝
探頭 PD-100-20
MAGNETOSCOP 1.070 – 梯度測量 – 100 MM
基本套裝
探頭 PD-100-100
MAGNETOSCOP 1.070 – 磁導率測量
基本套裝
探頭 PP-2-5
標準試塊 µr 1.05
探頭卡座
MAGNETOSCOP 1.070 – 磁導率測量 （MIN-R 90 度探頭）
基本套裝
探頭 PP-2-2-R
標準試塊 µr 1.05
探頭卡座
MAGNETOSCOP 1.070 – 磁導率測量（微型探頭）
基本套裝
探頭 PP-2-2
標準試塊 µr 1.05
探頭卡座
附件
電源
電源適配器 5 VDC, 2.4 A, 100 – 240 VAC
電池組 NiMH 1.2 V, Mignon, AA, HR6, 2.850 mAh
1.2V 電池組充電器 100 – 240 VAC
電池組（外部） 5 VDC, 2.4 A, 10.000 mAh
外部電池組充電器 5 VDC, 2.2 A, 100 – 240 VAC
電纜
觸發器電纜 5 米
探頭延長線 5 / 15 米
標準試塊
標準試塊 µr 1.005/ 1.025/ 1.05/ 1.2
卡座用于保證探頭精準放置在試塊中心位置 PP-2-5 / PP-2-2 / PP-2-2-R 各一個
軟件
MAGDATA® Transfer 系統要求:
32 / 64 bit OS
Windows 7 或更高級別
MAGDATA® View
MAGDATA® Hotspot
其他
便攜包 用于儀器及外部電池組
腰包 用于外部電池組
執行標準
IEC 60404-15 第 6 章
描述了 通過掃描測量方法確定相對導磁系數（導磁數）µr 的范圍（1.0 至 2.0）。 所描述方法的優點在于可以直接在現場的材料和成品部件上執行測量。不必生產特殊測量樣品。
ASTM A342M 方法 4
描述了 通過掃描測量方法確定相對導磁系數（導磁數）µr 的范圍（1.0 至 2.0）。所描述方法的優點在于可以直接在現場的材料和成品部件上執行測量。不必生產特殊測量樣品。
STANAG 2897 和 AEODP-7
規定了用于爆炸物清理 (EOD - explosive ordnance disposal) 的非磁性工具的檢驗條件。檢驗方法是基于借助絕對磁場或梯度磁力儀對被檢驗組件剩余磁場進行的測量。
API Spec 7
描述了油孔鉆桿的檢驗以檢測其非磁性。檢驗方法是基于對剩余磁場的處理和 相對導磁系數（導磁數） µr。
VG 95578
描述了 通過掃描測量方法確定相對導磁系數（導磁數）µr 的范圍（1.0 至 2.0）。所描述方法的優點在于可以直接在現場的材料和成品部件上執行測量。不必生產特殊測量樣品。
-
