英國Sonatest 相控陣探傷儀VEO3
| 產品型號： |
VEO3 |
| 品 牌： |
英國Sonatest |
|
|
| 所 在 地： |
廣東深圳 |
| 更新日期： |
2025-10-22 |
| | 品牌：英國Sonatest | | 型號：VEO3 | | 加工定制：是 | |
| | 類型：超聲波 | | 測量范圍：根據選配探頭 | | 分辨率：根據選配探頭 | |
| | 尺寸：115 x 220 x 225 mm | | 重量：5.1 kg | | 分辨率：根據選配探頭 | |
英國Sonatest超聲波相控陣探傷儀 VEO3
高效，源于品質，自信，源于英國！
簡潔 高效 可靠
關注您的需要
Veo3具有幫助您解決具有挑戰性的應用所需的全部靈活性。 其獨特的體系結構*多可
以生成六個實時TFM掃描，這些掃描是從不同探頭上的多個FMC來源生成的。 這使*
終用戶可以將精力集中在重要的地方，從而解決*困難的檢測。
2010年，Sonatest推出了首款相控陣儀器，機載掃描計劃功能以及帶有聲束顯示的3D立體圖形 。
2016年推出Veo+。聲納引入了遠程軟件概念。 借助Sonatest XPair軟件包，Sonatest開創了真正的實時遠程操作讓操作人員可以在全球任何一個地方完全控制儀器并共享Veo+屏幕。Sonatest還是提供相控陣曲面修正技術的公司，使長焊縫的檢測比以往任何時候都更加真實，快速和輕松。
Veo3 配備*先進的PCAP觸摸屏，堅固的多點觸控屏幕組件具有智能算法，可有效地區分耦合劑和手指觸碰，避免誤操作。現在傳用戶可體驗更為出色的用戶界面。但真正使Veo3脫穎而出的是其獨特的實時多掃描/多技術功能。現在可以同時進行TFM，PA和TOFD視圖。
多重技術優勢 - 讓操作人員對超聲檢測信心百倍
盡管TFM現在已成為一種普遍的檢測方法，但針對應用正確配置和選擇*合適的TFM傳播模式仍然具有很大挑戰性。 比較不同傳播模式既令人沮喪又耗時。 現在檢測人員使用Veo3，能夠同時顯示PA和多個實時TFM掃描，比以往任何時候都更容易識別缺陷和提高檢
出率。 并增加了技術人員的信心。
Veo3 中容許在PA和TFM實時掃描中添加TOFD掃描。同時使用三種互補檢查技術, 使操作人員更有信心地進行檢測。
無需額外資質
Veo3的多種技術功能將相控陣與TFM結合，使用戶可以從TFM提供更高的分辨率和定量性能中受益–在對已經批準的相控陣程序進行檢測時，無需更改。 無需進行新的審批流程。
單次掃描較厚的零件
Veo3可以生成多達500K像素的TFM圖像，*大分辨率為每毫米100像素，而不會限制每個軸的像素數。 在TFM圖像上結合經過時間校正的增益 (TCG)，技術人員能夠以更高的靈活性檢測較厚的零件，同時保持符合ASME的要求。 只需一次掃描即可完成所有操作。 Veo3具有解決日常挑戰的功能。
在困難的應用當中，從未如此輕松的獲得缺陷特征和評估結果。
全矩陣捕獲和分析
全矩陣捕獲（FMC）掃描期間收到的所有數據都可以記錄在Veo3上。 因此可以執行進一步的詳細分析，包括與先前的檢測數據進行比較，以識別趨勢和缺陷/腐蝕增長率。

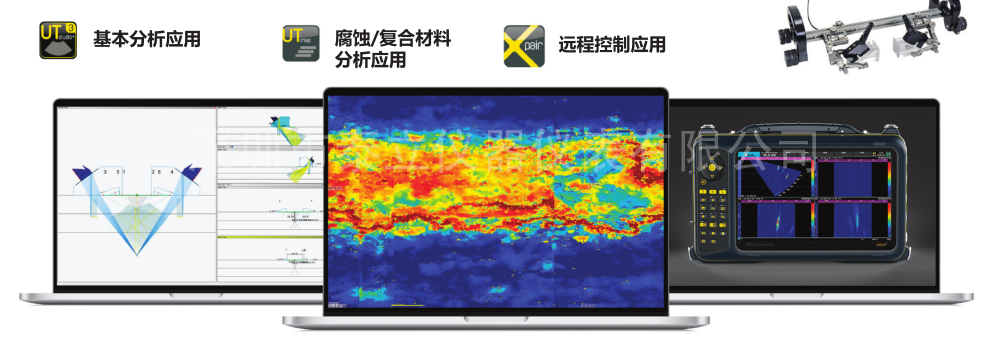

Sonatest UTStudio+ 軟件包具有廣泛的功能來協助檢測人員/專家，或者可以將數據導出以使用其它算法來進行分析。 同樣，Sonatest提供的工具不僅限于基本檢測。
英國Sonatest超聲波相控陣探傷儀 VEO3
機載實時TFM | 觸摸屏 | Linux
技術參數 （技術參數如有更改，恕不另行通知）
通用指標 相控陣（32:128 PR） UT-TOFD (2PR) 實時全聚焦 (TFM)
多重掃描 高達 8 組掃描 高達 2 組掃描（UT&TOFD） 高達 6 組掃描
脈沖發生器/接收器 32:128PR 2 個通道（4 個接口） 高達64個晶片探頭
增益范圍 80dB 100dB 80dB
采樣頻率 125 MHz @ 12-位 50/100/200 MHz @ 10-位 125MHz @ 12 位（16 位進程）
系統帶寬 0.2 to 23 MHz 0.2 to 18 MHz 0.2 to 23 MHz
*大脈沖重復頻率 50,000 Hz 20,000 Hz 50,000 Hz
脈沖電壓 100-50V ActiveEdge© 400-100V ActiveEdge© 100-50V ActiveEdge©
聚焦模式 恒定深度、恒定聲程、恒定偏移量 無 全聚焦成像技術 (TFM)
S 掃描分辨率 高達 0.1° 無 *小至0.01mm
L 掃描分辨率 *小1個陣元或雙倍分辨率 無 *小至0.01mm
*大相控陣波束 可達 1024 無 高達500,000像素
(聚焦法則數量）
測量工具 提取框、4 個閘門/A 掃描， TCG,DGS,Split-DAC
4 個閘門/A 掃描，TCG,DGS/Split-DGS,DAC/Split-DAC
10 TFM 演算法 , 提取框, 4 個閘門，聲速，TCG，振幅保真，*多20個光標/視圖
機載掃描計劃工具 3D 機載掃描 操作時間 6 小時（電池支持熱插拔）
機載生成報告工具
輸入電源 AC 110V/240V @ 50 Hz/60 Hz
機載PDF 閱讀器 能夠載入并讀取所有 PDF 文件 機載幫助
尺寸 115 x 220 x 225 mm (4.52 x 8.6)
重量 5.1 kg (不含電池，電池 460g/塊）
校準標準 ISO18563 (EN16392) & EN12668 防護等級 IP66
簡潔 高效 可靠
標準套
Veo3 16:64PR BNC
Veo3 16:64PR LEMO
Veo3 32:64PR BNC
Veo3 32:64PR LEMO
Veo3 16:128PR BNC
Veo3 16:128PR BNC
Veo3 32:128PR LEMO
Veo3 32:128PR LEMO
軟件和可選功能
LIVE TFM
FMC-TFM
CSV Export
Upgrade PA 32PR Upgrade
PA 128 channels PA Curved
Surface Correction XPAIR -
Cloud Remote Access
附件
32:32 Y-Splitter I-PEX
64:64 Y-Splitter I-PEX
Phased Array Probes
TOFD & UT Probes
Wedge
Encoders
滾輪探頭
