德國NewSonic GmbH在線超聲波硬度測試系統SonoDur-R

                                                     德國NewSonic 在線硬度測試系統 SonoDur-R
該測量系統可對混合測試程序進行快速的過程監控（間隔為一秒）。

您的UCI硬度測試技術專家

從我們位于羅伊特林根的基地開始，我們生產高質量的測量設備，可對金屬部件和材料進行快速而可靠的硬度測試。

UCI硬度測試方法證明了其在移動式現場硬度測試以及自動批量生產中的價值。 NewSonic提供手動和電動探針，其測試力從1N到98N不等，符合UCI方法，可用于幾乎所有質量保證和生產應用。

除了我們的便攜式標準產品外，我們還提供特殊的解決方案和測試設備，用于在生產線上進行自動硬度測量。

NewSonic團隊將很高興與您合作，并協助您解決有關硬度測試的任何問題。我們很樂意為您提供建議，以找到適合您的測試需求的*佳解決方案。

SonoDur-R（機架）19英寸臺式設備，用于自動UCI硬度測試SonoDur-R是19英寸臺式設備，用于100％批量生產零件的全自動檢查。該測量系統可對混合測試程序進行快速的過程監控（間隔為一秒）。

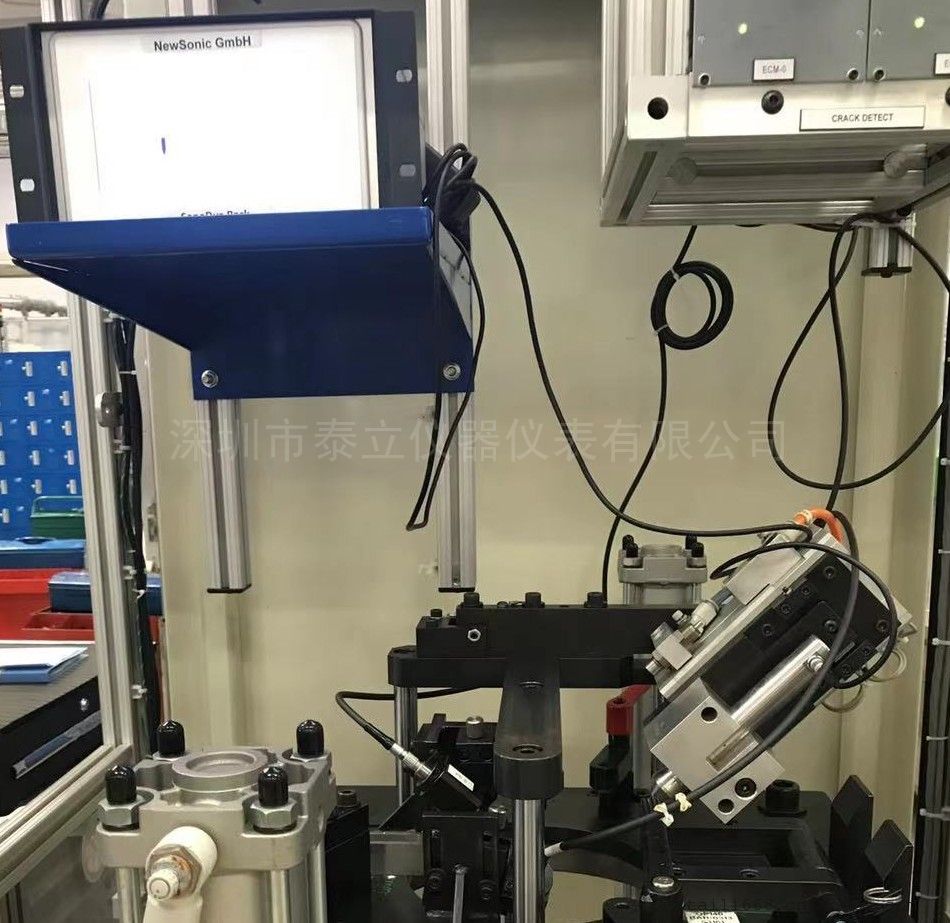

SonoDur-R（機架）：用于自動UCI硬度測試的19英寸臺式設備SonoDur-R是19英寸臺式設備，用于100％批量生產零件的全自動檢查。該測量系統可對混合測試程序進行快速的過程監控（間隔為一秒），其主要應用領域是熱處理，表面處理后的系列零件，或通過高度選擇的低負荷機動化來測量凹版滾筒上的涂層硬度由于其USB和完全隔離的數字量I / O接口，SonoDur-R'Rack'是目前世界上唯一與系統完全兼容的自動UCI硬度測量系統。設定點可以直接控制好/壞分選門等因素SonoDur-R結合了SonoDur2移動式硬度測試儀的所有優點以及將設備集成到全自動生產線中的要求。借助高分辨率的數字信號處理技術，電動探頭可以立即通過USB端口不受限制地部署。
SonoDur Ra​​ck的硬度測試設備，用于在生產線上進行自動硬度測試，WIN CE操作系統，19英寸外殼，用于帶手柄的內置桌子
SONO-RM，3m探頭連接器電纜
SONO-NG-24V，電源裝置115VAC-230VAC / 24VDC
SONO手寫筆，手寫筆
SONO-CD，USB產品，包括使用手冊


產品概況：
完全隔離的數字I / O接口，用于直接控制執行器；無電位信號觸點，可通過SPSpeed進行完全遠程控制。每秒1次測量具有統計功能的測量值計數器通過耐用的SonoDur 2進行快速攤銷2個手動測量探頭SONO-10H（HV1），SONO-50H（HV5）和SONO-100H（HV10）RS232接口用于測量值的傳輸在24VDC電壓或外部電壓下運行電源可以使用所有的SonoDur手動和電動探頭。大型測量數據存儲器2GB（大約90,000個測量系列，每個具有1,000個測量值）測量值根據所應用的設定值而改變顏色


應用領域：
熱處理后對系列零件的硬度測試表面處理后對零件的硬度測試測量凹版滾筒的涂層硬度
測量規格
測量原理UCI方法，符合DIN 50159，ASTM A1038
測試壓頭維氏鉆石136°
測試負載牛頓秤（1kgf = 9.81 N）電機探頭：1N（0.1 kgf），3N（0.3kgf）和8.6 N（0.8 kgf）
手持式探頭：10N（1kgf），49N（5kgf），98N（10kgf）
（根據要求提供其他測試負載）
硬度標度和范圍 維氏HV 10-約2000
符合標準轉換 布氏HB 76-618
           努氏HK 87-920（僅適用于ASTM）
              羅克韋爾HRB 41-105
E140-12bƐ1（2013），EN ISO  羅克韋爾HRF 82.6-115.1
18265-2014和DIN 50150-2000羅克韋爾HRC 20.3-68
（表一，低合金鋼）。羅克韋爾HRA 60.7-85.6
轉換為抗張強度  羅克韋爾HRD 40.3-76.9（僅EN ISO 18265）
僅適用于98N（10kgf）​​的測試負載。HR45N 19.9-75.4
拉伸強度MPa（N / mm2）255-2180（僅EN ISO 18265）
測量不確定度   <相對于板值的5次測量中平均值的3％
相對重復性   <3％（相對于使用電動機探頭8.6N在參考塊300HV上進行5次測量的平均值的范圍）

機械和環境（儀器和探頭）
工作溫度探頭：0°C至〜+ 50°C
儲存溫度-20°C〜+ 70°C
*高濕度90％，無凝結
方面
發動機樣本
手持樣品
L手持式探針儀大約H / W / D 132.55 x 235.54 x 313.5mm（帶手柄360mm）
Ø38mm，L = 190mm（自由長度的振動棒約32.5mm）
Ø25mm，L = 176mm（自由長度的振動棒約12.5mm）
Ø25mm，L = 207mm（自由長度的振動棒約34mm）
重量儀器約3400gr
手持樣品約280gr
電機樣本約370gr


處理器和內存ARM11 i.MX35 / 128MB SDRAM / 256MB閃存/微型SD卡（*大32GB）
操作系統Windows CE 6.0 R3簡體中文
電源輸入12VDC-24VDC // 6 W
防塵/防水IP20
儀器語言德語，英語，更多要求  詳細了解
UCI硬度測試程序UCI方法（超聲波接觸阻抗或修正的Vickers程序）-于1965年首次以“ SonoDur”的名稱投入使用-以電子方式評估每個維氏硬度測試壓痕的時間僅為幾分之一秒，并顯示數字化結果。與傳統的維氏硬度測試一樣，材料表面以預定的力暴露于具有定義的幾何形狀（=維氏金剛石）的壓頭的尖端。

但是，與傳統方法不同，動態耦合阻抗測量用于測量負載下的硬度值。為此，在其頂端裝有壓頭的機械諧振器（振動棒）受到約78kHz的縱向振動的激勵，并被迫進入測試材料。

通過這種材料耦合，在維氏金剛石下面會產生接觸電阻，從而導致振動幅度衰減并同時以特征方式增加振動頻率。一旦達到預定的測試力并立即從那里得出維氏硬度，就可以精確確定該頻移。

振動桿的共振頻率隨著測試力（或接觸表面）的影響增加而增加。如果測試力恒定，則振動頻率（=差分頻率Δf）與空氣中的待機頻率f0的偏差是材料硬度的間接度量。但是，差分頻率還取決于諧振器，壓頭和測試材料的彈性特性（電子模塊，泊松比）。由于這些參數通常是未知的，因此必須針對已知硬度的探頭（=正常，參考板）對系統進行校準。

這樣就可以很容易地從差頻，測試力和校準數據中計算出硬度�；�材特性必須根據DGZfP的DIN 50159 / MC1準則對表面進行準備（打磨）。

還可以在具有挑戰性的表面（例如深色背景）上進行UCI測量，這些表面超出了傳統的維氏測試方法的范圍。
